Промышленные теплообменники

Какие промышленные теплообменники бывают, как их выбирать под среду/давление/температуру и как правильно выполнять промышленную промывку (CIP, механика, гидроочистка). Внутри — чек-листы, таблицы и практические примеры.

Основные виды промышленных теплообменников

Ниже — кратко по конструкции, условиям и типичным применениям.

1. Сварные теплообменники

• Сварные пакеты/каналы для высоких T и P, агрессивных сред.
• Минимум уплотнений → надёжность при тяжёлых режимах.

2. Полусварные теплообменники

• Один контур — сварной пакет, второй — на уплотнениях.
• Подходят для хладагентов/агрессивных жидкостей при умеренной сервисности.

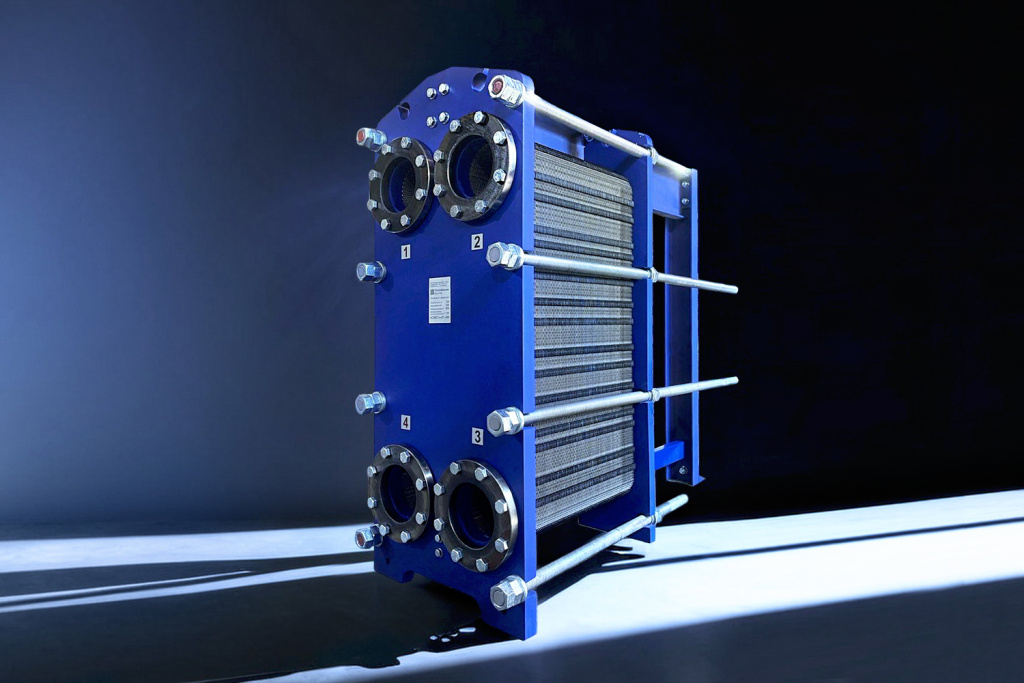

3. Пластинчатые разборные

• Высокий U, компактность, сервис «на месте» (чистка/замена уплотнений).
• Идеальны для ИТП/ГВС, пищевых процессов, рекуперации.

4. Паяные пластинчатые

• Компактные и недорогие, но без разборного сервиса.
• Чаще в HVAC/чиллерах, тепловых насосах.

5. Трубчатые (кожухотрубные)

• Устойчивы к загрязнениям/механическим включениям, высокие T/P.
• Удобны, когда важна прочность и возможность механической чистки труб.

6. Спиральные

• Компактны, хорошо работают с вязкими средами и загрязнёнными потоками.

7. Оросительные/воздушные решения

• Охлаждение/кондиционирование, испарительное охлаждение (по проекту).

Применение

• Пищевая промышленность — пастеризация/охлаждение.
• Металлургия — охладители контуров.
• Судостроение — охлаждение двигателей/систем судна.
• Коммунальное теплоснабжение — отопление, ГВС, тёплые полы.
• Нефтегаз/химия — подогрев/охлаждение, теплоутилизация.

Как выбрать: чек-лист исходных данных

Материалы, давления и температуры

Промышленная промывка: методы и совместимость

Выбор метода зависит от загрязнений, материалов и возможности разборки.

1) Гидравлическая промывка

• Поток воды под давлением смывает рыхлые отложения.
• Абразивы повышают риск эрозии — применять осторожно.

2) Химическая (CIP/безразборная)

• Кислотные/щелочные растворы в циркуляции 30–90 мин при 30–50 °C.
• Контроль pH, ингибиторы коррозии; нейтрализация и промывка до pH ~7.

3) Механическая (разборная)

• Разборка, замачивание, щадящее удаление отложений, ревизия уплотнений.
• Эффективна при многослойных/твёрдых отложениях.

Регламент обслуживания и частота промывок

Энергозатраты насосов: быстрый расчёт

Формула: P_нас ≈ Δp × Q / η.

Типичные ошибки и как их избежать

• Недобор площади → частые промывки и высокий TCO.
• Слишком малые потери давления → низкие скорости, быстрый рост отложений.
• Неверные уплотнения под среду/температуру → протечки.
• Агрессивные реагенты (HCl по нерж.) → питтинг и выход аппарата из строя.

Видео

«Теплообменники являются специальными конструкциями для передачи тепловой энергии от нагретого к более холодному элементу (теплоносителю). Главная цель использования — повышение КПД нагревателей или охлаждение механизмов. Промышленное применение охватывает охлаждение механизмов, подогрев воды для систем отопления и технологических процессов.

Несвоевременная промывка приводит к затруднительному прохождению тепла и большим затратам на поддержание температуры, а длительное отсутствие очистки грозит поломкой агрегата и дорогостоящим ремонтом. Регулярная очистка продлевает срок службы, повышает КПД и снижает риск аварий.

Основные виды теплообменников: контактные (смесительные), поверхностные, жаротрубные, пластинчатые (ребристые), противоточные. Каждый из них нашёл применение в различных отраслях — от машиностроения до пищевой промышленности.

Смотрите также:

Теплообменник типа "труба в трубе"

Инженеры компании ООО «АТУ» помогут подобрать оптимальное оборудование именно для вашего объекта.

Заключение

Промышленные теплообменники — ключ к энергоэффективности процессов. Грамотный выбор типа/материалов и корректная промывка по регламенту позволяют держать КПД на уровне и снижать расходы.

Обращайтесь к нам!

Звоните по номеру 8 (804) 333-71-04 (звонок бесплатный) или пишите на электронную почту teplo@sn22.ru.

С наиболее полной информацией о теплообменном оборудовании вы всегда можете ознакомиться на нашем сайте.

FAQ — по промышленным теплообменникам и промывке
