DT-657

DT-657 имеет увеличенную длину корпуса (A=1242, D=1000, E=920) по сравнению с DT-649 (A=1078, D=836, E=756), при тех же присоединениях N=14*22, P=121, Q=196, R=165, S=2, T=1 и более высокой «Области применения» 5.7. От старших типоразмеров отличается меньшими габаритами при том же максимальном потоке 400.

DT-657 выбирают, когда расчётный тепловой поток и расход уже близки к верхним значениям для DT-649, но ещё не требуют максимальной длины старших типоразмеров группы, а режимы укладываются в максимальный поток 400 и область применения 5.7.

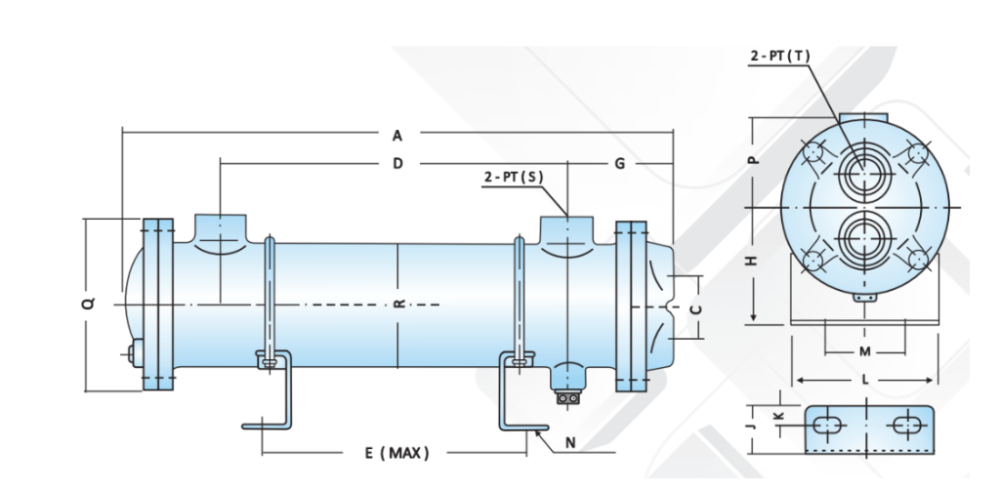

Нужно сверить габариты A=1242, C=85, D=1000, E=920, высотные размеры G=125, H=105, J=45, K=20, L=204, M=149, присоединения N=14*22, P=121, Q=196, R=165, S=2, T=1, а также сопоставить режимы с максимальным потоком 400 и областью применения 5.7.

«Максимальный поток» 400 — табличная верхняя граница расхода для DT-657. Рабочий расход должен быть ниже этого значения с разумным запасом, величину которого выбирают по каталогу LCH и результатам теплогидравлического расчёта.

Показатель «Область применения» 5.7 — числовой критерий из каталога LCH, характеризующий диапазон режимов, для которых рекомендован DT-657. Его используют для сравнения с более компактным DT-649 и старшими типоразмерами группы DT-649/657/668/682.

Да, если габариты и присоединения DT-657 (A…T) сопоставимы с действующим аппаратом, а расчётный режим не выходит за пределы максимального потока 400 и области применения 5.7. Для оценки нужны паспорт существующего теплообменника и режимные данные.

Нужны: тип и параметры сред, температуры на входе/выходе, требуемый тепловой поток, допустимые Δp, габаритные ограничения по месту, схема подключения и, по возможности, P&ID или компоновочный чертёж.

Габариты A=1242, D=1000 и E=920 сравнивают с доступным монтажным пространством, расстояниями до стен и соседнего оборудования, учитывая зоны обслуживания и демонтажа. Остальные размеры используют для проверки зазоров и стыковки с опорами и трубопроводами.

Если присоединительные размеры N=14*22, P=121, Q=196, R=165 и резьбовые/фланцевые параметры S=2, T=1 сопоставимы с существующей схемой, доработки минимальны. Окончательное решение принимают после сравнения паспортных размеров DT-657 и чертежей установленного оборудования.

Чертежи, паспорт и комплект документов предоставляются по запросу вместе с расчётом. В запросе укажите код DT-657 и режим работы, чтобы инженер проверил область применения 5.7 и подобрал нужное исполнение.
