Производство и продажа дымососов ДН №13, для удаления продуктов горения от топочных камер водогрейных и паровых газомазутных котлов, а также могут использоваться для подачи воздуха к печам и в промышленных системах вентиляции. Технические характеристики, описание и габаритные размеры промышленного вентилятора ДН №13, доставка по всей России, гарантия от производителя 2 года.

Описание Характеристики

Описание

Дымосос ДН-13 30/1000 на базе двигателя АИР 200 L6

Мощность электродвигателя: 30 кВт;
Частота вращения электродвигателя: 1000 об/мин¯¹;
Производительность дымососа: 40000 м³/час;
Полное давление: 1800 Па;
Масса: от 1200 кг;

Дымосос ДН-13 110/1500 на базе двигателя АИР 280 S4

Мощность электродвигателя: 110 кВт;
Частота вращения электродвигателя: 1500 об/мин¯¹;
Производительность дымососа: 60000 м³/час;
Полное давление: 4000 Па;
Масса: от 1530 кг;

Габаритные размеры

Габаритные и присоединительные размеры дымососа ДН №13

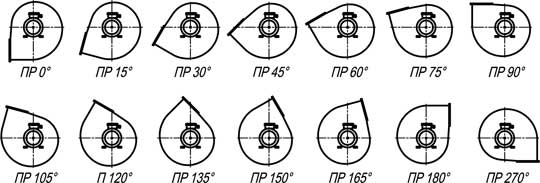

Схема разворотов ДН правый

Схема разворотов корпусов дымососов типа ДН (ПРАВЫЙ).

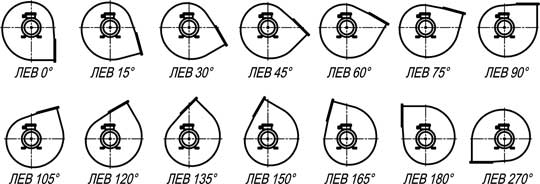

Схема разворотов ДН левый

Схема разворотов корпусов дымососов типа ДН (ЛЕВЫЙ).

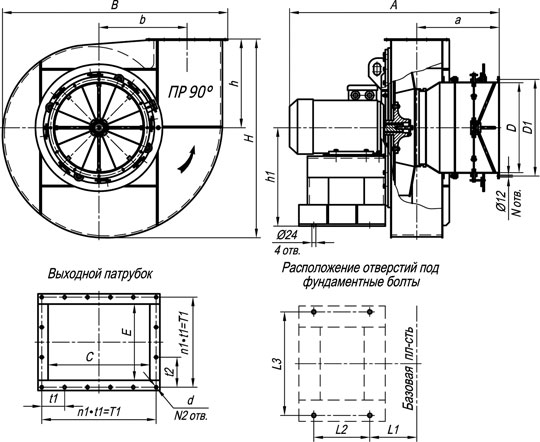

Габаритные размеры дымососов ДН

Габаритные и присоединительные размеры дымососов типа ДН №6,3-13 исп-1

№ машины	Amax	a	B	b	D	D1	d	H	h	span class="h1_title"	C
ДН 13	2058	717	2051	812,5	830	875	14	1849	838	760	625

№ машины	E	L1	L2	L3	t1	t2	T1	T2	N	N2	n1	n2
ДН 13	580	368	750	760	75	63	675	630	16	38	9	10

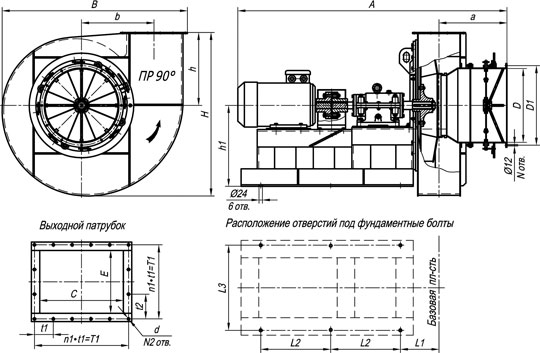

Габаритные размеры дымососов ДН

Габаритные и присоединительные размеры дымососов типа ДН №6,3-13 исп-3

№ машины	Amax	a	B	b	D	D1	d	H	h	span class="h1_title"	C
ДН 13	3072	717	2051	812,5	830	875	14	1849	838	760	625

№ машины	E	L1	L2	L3	t1	t2	T1	T2	N	N2	n1	n2
ДН 13	580	368	800	760	75	63	675	630	16	38	9	10

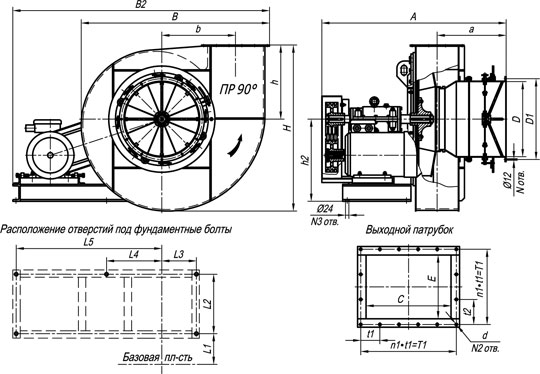

Габаритные размеры дымососов ДН

Габаритные и присоединительные размеры дымососов типа ДН №6,3-13 исп-5

№ машины	A	a	B	B2	b	D	D1	d	H	h	span class="h1_title"	C	E
ДН 13	2030	717	2051	2845	812,5	830	875	14	1849	838	760	625	580

№ машины	L1	L2	L3	L4	L5	t1	t2	T1	T2	N	N2	N3	n1	n2
ДН 13	381	650	370	620	990	75	63	675	630	16	38	5	9	10

Технические характеристики

Технические характеристики дымососа ДН-13

Дымосос ДН-13 Мощность, кВт х об./мин	Параметры в рабочей зоне		Масса, кг
	Производительность, м3/час	Полное давление, Па	Исполнение
	Производительность, м3/час	Полное давление, Па	1	3	5
ДН-13 (30 кВт х 1000 об./мин)	40000	1800	1200	1710	1520
ДН-13 (110 кВт х 1500 об./мин)	60000	4000	1530	2090	-

Варианты изготовления:

из черной углеродистой стали;
из нержавеющей стали марок AISI 409 или 12х18н10т

Общие сведения о дымососах:

Дымосос ДН 13 - среднего и высокого давления, одностороннего всасывания,
Лопатки рабочего колеса загнуты назад, количество лопаток – 16 шт.;
Корпус (Улитка) дымососа изготовливается с углом разворота от 0° до 270° через каждые 15°;
Направление вращения рабочего колеса – правое или левое (указывается в заказе),
Подшипниковый узел дымососа ДН-13 устанавливается разъемный, ремонтопригодный, только по схеме изготовления №3 и №5,
Электродвигатель работает от сети 380 В, 3-х фазного тока,
Дымосос марки ДН 13 изготавливаются с осевым направляющим аппаратом (ОНА);
Дымососы оснащены лючками для чистки крыльчатки (лопаток рабочего колеса);
На всех тягодутьевых машинах установлены пробки для слива конденсата.

По дополнительной заявке заказчика комплектуем:

Гибкими вставками: общепромышленными и термостойкими,
Электрическим исполнительным механизмом МЭО,
Всасывающим защитным карманом,
Подшипниковым узлом в сборе марки SKF,
Змеевиком охлаждения подшипникового узла, только для дымососов по схеме №3 и 5, начиная с типоразмера №9,
Частотным преобразователем.
